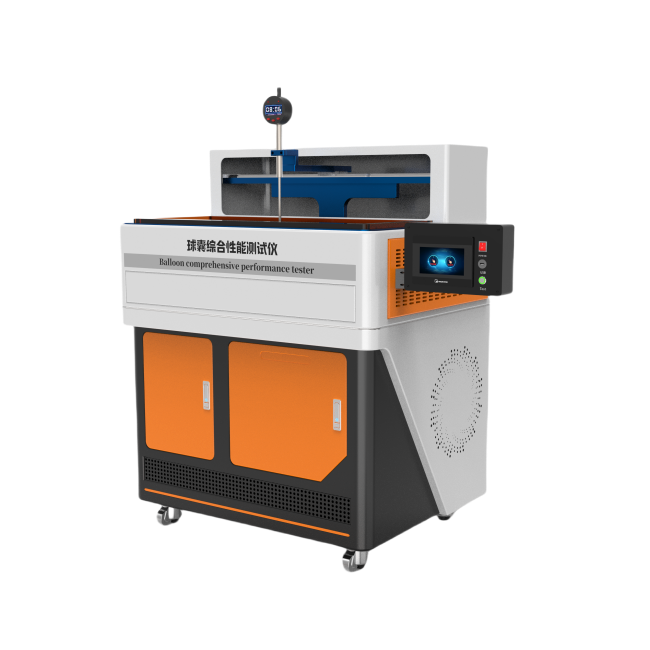

在線咨詢高配版球囊綜合性能測試儀
?一、產品介紹以及特點?
產品介紹：
主要用于醫用球囊、充氣球囊、擴張球囊、硅膠球囊、呼吸球囊等的泄露爆破試驗、水壓爆破試驗、試驗壓力0-1MPa和0-10MPA壓力可選擇，可進行多工位驗根據要求而定，試驗過程、結果互不影響。 設備配置有千分儀用于檢測球囊的變形值，以及配置有一個校驗壓力表用于校驗測試過程中的壓力。 管道設計全部采用無縫焊接式連接，技術成熟，設計合理，產品操控簡單，外形美觀，且維護簡單。
產品特點；
優點 | 集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，一臺設備滿足多項測試，測試結束自動生成結果，測試穩定，數據安全可靠 |
核心競爭力 | 操作簡單方便，設備故障率低，使用國內或進口檢測元件，整機操作順暢，誤差小，使用年限長 |
數據顯示 | 1、實時顯示高低壓切換、測試項、測試界面、測試時間等。 2、內置大容量存儲器，可存儲不少于1000組測試數據數據一般保留7天會被覆蓋 3、配備USB接口，可導出測試數據； |
結構特點 | 通電通氣就可以使用，簡單快捷 |
二、滿足標準
標準號 | 名稱 |
YYT0285.1-2017 | 血管內導管一次性使用無菌導管第1部分:通用要求 |
YYT0285.4-2017 | 血管內導管一次性使用無菌導管第4部分:球囊擴張導管 |
YY/T1704.3-2021 | 一次性使用宮頸擴張器第3部分:球囊式 |
YY/T 1798-2021 | 一次性使用宮腔壓迫球囊 |
三、關鍵參數?
?參數項? | 規格? |
控制系統 | PLC+Windows系統 |
操作界面 | 彩色12.1寸嵌入式工業電腦，WiFi連接打印機 |
· 試驗壓力： | · 0-1MPa和0-10MPA多段測試恒壓力，觸摸屏界面切換低壓力和高壓力 |
· 測量精度 | · ±0.5%FS(傳感器精度) 可根據客戶要求定制其他精度 |
保壓時間 | 0-9999S任意設定 |
測試工位 | 單工位可選擇多工位 |
管路鎖緊方式 | 手動/自動 |
試驗介質 | 純凈水或去離子水 |
材質 | 不銹鋼 |
溫度 | 常溫37度配水浴鍋 |
測試軟件 | 1套 |
測試介質 | 氮氣或者混合氣氣體客戶自備 |
高壓氣管 | 耐壓10MPA以上壓力，高精度壓力傳感器和低壓傳感器界面切換； |
主機外觀結構 | 配置水槽和不銹鋼托盤，保證測試桌面不泄水，不噴水。 |
充盈直徑與壓力關系 | 采樣高精度傳感器檢測球囊變形直徑 |
沖壓速率置 | 選配1ML/S出廠已設置好，客戶根據要求可設置更大，界面窗口已放開功能，任意設置--YYT0285.1-2017 附錄F 靜態下爆破壓力選配項； |
外形尺寸 | 1200*600*1320mm |
電源電壓 | AC220V 50Hz 500W |
四、計量要求以及測試項介紹
標準號 | 建議計量內容 | 建議計量點 |
YYT0285.4-2017 | 壓力傳感器：0-1MPa 精度：±0.5%FS 0-10MPa 精度：±0.5%FS | 標準建議計量壓力精度為 ±5% 。未提及量程要求，可根據自身需求計量。 |
測試項 | ||
YYT0285.1-2017 附錄C | 壓力下液體泄漏 | |
YYT0285.1-2017 附錄F | 靜態下爆破壓力選配項 | |
YYT0285.4-2017 附錄A | 球囊額定爆破壓力RBP | |
YYT0285.4-2017 附錄B | 充盈時無泄漏和疲勞 | |
YYT0285.4-2017 附錄C | 球囊泄壓時間 | |
YYT0285.4-2017 附錄D | 球囊直徑和充盈壓力關系 | |
YY/T1704.3-2021 附錄A | 球囊爆破體積(BV)試驗 | |
YY/T 1798-2021 附錄A | 球囊爆破體積(BV)試驗 | |
五、設備特點
1、試壓系統采用液體比例控制，壓力源采用變頻器控制水泵調速實現壓力和流量的等速控制； |
2、試驗臺結構合理，布美觀，采用高壓式管路連接，杜絕跑冒滴漏，而且維修方便試驗臺出水端設置截止閥，當管內空氣排出后，鎖緊出水口，然會開始耐水壓測試。 |
3、試驗箱 (1)測試腔有透明的觀察窗，測試時能夠觀測和檢查泄漏情況 。 (2)測試時的液體能自動流回介質箱 。 (3)防護工裝能有效保護對操作人員和設備的傷害。 |
4、原理及工作過程： 系統主要由主機，水泵自動供液，數字溢流閥、止回泄壓閥、高壓軟管，壓力送變器內置高壓儲氣罐，測試軟件等組成。 |
5、全自動調壓功能輸出壓力及恒定系統壓力。 驅動馬達順時針旋轉調節螺母，泵的輸出壓力升高，反之，則輸出壓力降低。當進行保壓試驗時，當系統壓力達到設定壓力值后，伺服馬達會根據設定的PID 實時調整開度，保證壓力的恒定，壓力控制過程全程PLC 和人機界面聯合控制，操作時只需輸入相應的壓力值及保持時間即可。 |
6、止回泄壓閥用于自動截斷保壓及卸除系統壓力。 保壓試驗結束后，打開泄壓閥開關，即可卸除系統壓力。在升壓過程中，若誤操作使系統壓力高于應設定值，可適當打開泄壓閥開關，卸除部分壓力后重新升壓。 |
7、管路接口： 按照YYT-0285.1/YYT-0285.4中要求配置相應接口， 接口端配置擴展塢， 可以完成多尺寸接口的同時連接， 每個接口配置單獨節流閥，方便使用和試樣更換。 |
六、滿足標準其他測試項的儀器完整資料可咨詢銷售
標準號以及測試項 | 儀器名稱 | 圖片 |
YYT0285.1-2017 附錄C YYT0285.1-2017 附錄F YYT0285.4-2017 附錄A YYT0285.4-2017 附錄B YYT0285.4-2017 附錄C YYT0285.4-2017 附錄D YY/T1704.3-2021 附錄A YY/T 1798-2021 附錄A | 普通版球囊綜合性能測試儀 |
|
YYT0285.1-2017 附錄C YYT0285.1-2017 附錄F YYT0285.4-2017 附錄A YYT0285.4-2017 附錄B YYT0285.4-2017 附錄C YYT0285.4-2017 附錄D YY/T1704.3-2021 附錄A YY/T 1798-2021 附錄A | 三工位高配版球囊綜合性能測試儀 |
|
YY 0285.1-2017附錄B | 導管峰值拉力測試儀 |
|
YY 0285.1-2017附錄E | 導管流量測試儀 |
|
YY 0285.1-2017附錄G | 導管動力注射中流量及壓力測試儀 |
|
YY 0285.1-2017附錄C | 導管爆破、動力注射中流量及壓力測試儀 |
|
七、標配物品以及用途
名稱 | 數量 | 用途 | 參考圖 |
主機
| 1臺 | 設備整機發貨，無需安裝 |
|
恒溫水浴 | 1臺 | 滿足標準溫度要求 | / |
亞克力防護罩 | 1個 | / | / |
不銹鋼托盤 | 1個 | / | / |
全自動調壓閥組件 | 1套 | 除這個標準號YYT0285.1-2017附錄F 靜態下爆破壓力不需要氣源 | / |
電源線 | 1根 | 設備連接插座使用 | / |
說明書 | 1份 | 介紹設備使用方法以及保養等注意事項 | / |
操作視頻電子版 | 1份 | 手把手指導操作流程，學更方便 | / |
合格證及保修卡 | 1份 | 出廠質檢，質保服務 | / |
銘牌 | 1個 | 記錄設備整體信息 | / |
八、應用場景與行業需求
使用單位 | 產品性能 |
醫療器械研發 | 出廠前的性能驗證，確保符合標準 |
生產質量控制 | 用于產品，提供合規報告 |
科研與教學 | 用于產品升級，滿足醫療行業對產品的需求 |
九、使用注意事項
?環境要求 | 儀器保持室內溫度為 5℃~35℃ ，相對濕度＜60%RH(30℃下) 。儀器避免沾濕 |
?校準維護? | 定期校驗力值傳感器，避免數據漂移 |
預處理 | 保持試樣整潔干凈，無缺陷 |
十、質保售后
安裝調試 | 公司可在買方準備好設備需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。 |
保修 | 設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。 |
維修反應時間 | 賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在短的時間內盡快排除故障 |
終身服務 | 賣方在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。 |
