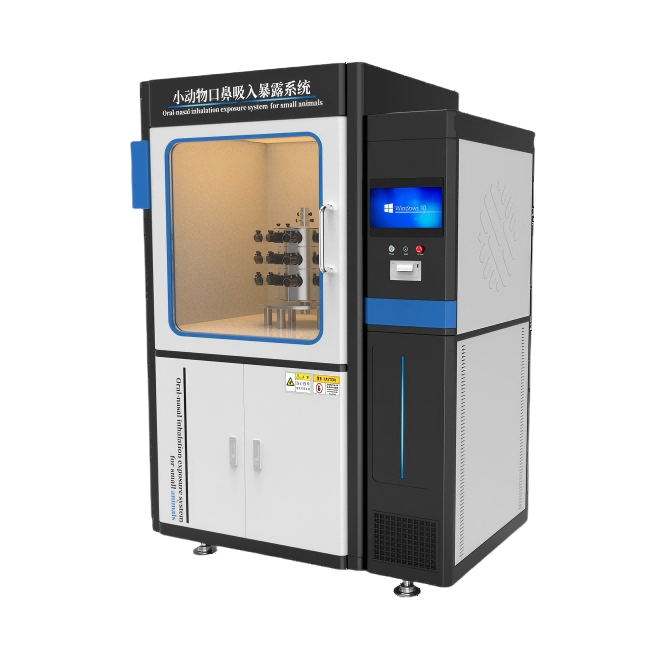

小動物口鼻吸入暴露系統

儀器介紹：

本儀器可用于完成嚙齒類動物大鼠、小鼠、豚鼠等對氣體、液體氣溶膠、粉塵氣溶膠、納米顆粒氣溶膠、煙氣等可吸入物的口鼻吸入暴露實驗。保證同一實驗組動物吸入染毒劑量的一致性實現氣溶膠在線濃度檢測和樣品實時在線采樣采用高精密控制系統，提高氣溶膠均勻度和穩定性。

設備特點：

1、口鼻暴露室為不銹鋼雙筒結構，內缸正壓，外缸負壓保證了動物呼出的廢氣不污染或稀釋氣溶膠

2、實驗過程中各暴露孔氣體質量濃度均勻性、穩定性誤差在±8%之內，液體氣溶膠質量濃度均勻性、穩定性誤差在+10%以內，粉塵氣溶膠質量濃度均勻性、穩定性誤差在±20%以內。均符合經合組織OECD吸入指導原則、農藥和化學品毒性試驗標準技術要求負壓防護系統保障實驗人員安全:

3、實驗中產生的廢氣經過濾系統處理后完全達到安全排放標準。

4、軟件具有用戶分級管理、審計追蹤、數據不可更改，數據不可刪除、電子簽名等功能，符合GLP實驗室要求。

應用范圍

藥物安全評價領域、呼吸性疾病造模和藥效評價領域、化學品和農藥安全評價領域、放射性物質危害評估及防護領域、吸入免疫領域、環境評價領域、軍事醫學、航天醫學領域。

符合標準：

GB/T 15670.6~2017  《農藥登記毒理學試驗方法 第6部分:急性吸入毒性試驗》

GB/T 15670.12~2017 《農藥登記毒理學試驗方法 第12部分:短期重復吸入染毒( 28天)毒性試驗》

GB/T 15670.13~2017 《農藥登記毒理學試驗方法 第13部分:亞慢性毒性試驗》

GB/T 15670.26~2017 《農藥登記毒理學試驗方法 第26部分:慢性毒性試驗》

技術參數：

1、控制系統：PLC+Windows

2、顯示操作： 15寸工控一體機，嵌入式工業電腦

3、氧濃度檢測： 0~25%  精度:±1.5%

4、二氧化碳分析儀：量程：0~5% 精度±2%

5、一氧化碳分析儀：0~100ppm  精度±2%

6、氣溶膠發生單元：液體氣溶膠發生器、粉塵氣溶膠發器、高效霧化發生器、VOC發生器等

7、廢氣處理單元

1實驗艙

1.1 主體采用316L不銹鋼材質，內部操作空間尺寸≥0.8m長×0.8m寬×1.6m高，外部尺寸≤2.5m長×1.5m寬×2.2m高，無消毒死角。

1.2 實驗艙氣密性應滿足柜內壓力低于周邊環境壓力250Pa下的每小時泄漏率不大于凈容積的0.25%

1.3 送排風裝置

1.3.1 有獨立送排風裝置，送、排風高效過濾效果不低于H14級且均具備原位檢漏條件。

1.3.2 排風機風量范圍250m3/h～300m3/h，風量可調，手套脫落后手套口進風速度≥0.7m/s，

1.4 傳遞窗

1.4.1 容積≥60L，主體采用316L不銹鋼材質。

1.4.2 具有獨立送排風系統，并具有紫外消毒功能。

1.5 手套采用耐酸堿及消毒劑腐蝕的橡膠材料制成。

1.6 配備過氧化氫消毒接口。

2暴露裝置

2.1 暴露塔為316L不銹鋼材質，可置于實驗艙內，能滿足小鼠、大鼠、豚鼠、雪貂和兔實驗需求，并提供相應動物固定裝置。

2.2 暴露口≥36個，暴露口氣溶膠質量濃度均勻度誤差在±20%以內,6小時穩定性偏差±20%以內。

3氣溶膠發生器

3.1 至少包括液體氣溶膠發生器、固體氣溶膠發生器兩種氣溶膠發生器。

3.2 液體氣溶膠發生器：采用316L不銹鋼材質，產生的氣溶膠空氣動力學質量中值MMAD：1μm～4μm，幾何標準偏差GSD：1.5～3，發生細菌氣溶膠時＜3μm的粒子≥90%。

3.3 固體氣溶膠發生器：采用316L不銹鋼材質，適用顆粒大小0.1μm～50μm；氣溶膠質量流量10mg/min～20000mg/min，可調；發生氣體流量5L/min～100L/min，可調。

4采樣器

4.1 至少包括沖擊式生物氣溶膠采樣器、六級安德森生物氣溶膠采樣器、大流量生物氣溶膠采樣器。

4.2 沖擊式生物氣溶膠采樣器采樣流量≥12.5L/min，采樣液量≥20mL。

4.3 六級安德森生物氣溶膠采樣器粒徑測試范圍：0.65μm～10μm，配備粒徑計算分析軟件，輸入各級采樣值可計算 MMAD、GSD 等數據。

4.4 大流量生物氣溶膠采樣器采樣流量≥300L/min，形成樣本液量≤8mL，采樣過程中可自動補充揮發的采樣液，采樣管可更換。

5液體輸送儀

5.1 流速范圍0.1mL/min～10mL/min，可調。

5.2 自動記錄和輸出補給實驗數據。

6小動物肺部定量霧化器：液體遞送量25μL～250μL/次。

7氣溶膠質量濃度測量?jī)x

7.1 測量范圍0.1mg/m3～10000mg/m3，精度范圍±0.05mg/m3。

8暴露裝置監測模塊

8.1 對暴露塔內參數進行監測并實時顯示。

8.2 監測參數至少包括溫度、濕度、氧氣濃度、二氧化碳濃度、壓力、氣溶膠載氣流量、潔凈空氣稀釋流量、抽氣流量、采樣流量、補氣流量等。

9控制軟件

9.1 至少具有三級權限用戶管理。

9.2 參數設定至少包括壓力控制、載氣流量控制、稀釋流量控制、抽氣流量控制、采樣流量控制。

9.3 具備實時曲線、歷史曲線、曲線詳細查看、報表記錄、報警記錄、數據導出等功能。

9.4 具備遠程控制拓展接口。

9.5 可設置工作、排風、消毒三種不同模式。

10過氧化氫消毒機

10.1 消毒噴頭需具有360°旋轉噴霧功能，具備遠程遙控、數據打印、數據導出等功能。

10.2 單次裝載消毒液容量不低于4L，粒徑小于700nm霧化粒子占比≥90%。

10.3 對枯草芽孢桿菌或嗜熱脂肪芽孢桿菌的殺滅對數≥6，提供第三方消毒效果檢測報告。

11提供本裝置微生物氣溶膠實菌暴露均一性、穩定性、安全性驗證技術方案、消毒技術方案及生物安全風險評估

 基本配置：

1、實驗艙1套

2、暴露裝置1套含暴露塔1臺、密閉式小鼠固定筒40個、密閉式大鼠固定筒40個、密閉式豚鼠固定筒40個，密閉式雪貂固定筒10個、密閉式兔固定筒10個

3、氣溶膠發生器1套

4、采樣器1套

5、液體輸送儀1臺

6、小動物肺部定量霧化器1臺

7、氣溶膠質量濃度測量?jī)x1臺

8、暴露裝置監測模塊1套

9、控制軟件1套

10、過氧化氫消毒機1臺；

11、說明書1本；

12、合格證1份；

13、操作視頻1套
