散熱器碎石沖擊試驗機

【產品簡介】適用于汽車散熱器的碎石沖擊試驗。

在線咨詢電話圖標

18221522247

產品詳情

散熱器碎石沖擊試驗機

一、產品介紹

本設備依據 QC/T 468-2010 標準制作，模擬行車碎石撞擊工況，檢測汽車散熱器抗沖擊性能，適配質檢、、研發測試，數據穩定，守護散熱器品質耐用性。

優點	集成化操作系統，觸摸屏按鍵設置，一鍵啟動，自動監測，測試結束自動生成結果，一臺設備滿足多項測試，測試穩定，數據安全可靠
核心競爭力	操作簡單方便，設備故障率低，使用檢測元件，整機操作順暢，誤差小，使用年限長
數據顯示	1.實時顯示當前數據 2.自動測試無需人工值守，測試結束停止、警報 3.內置大容量存儲器，可存儲不少于1000組測試數據
結構特點	通電即可使用，簡單快捷實用

二、滿足標準

標準號	名稱
QC/T 468 -2010	汽車散熱器

三、關鍵參數

?參數項?	規格?
控制系統	工業級PLC
操作界面	7寸彩色觸摸屏，支持中英文菜單切換、實時動態顯示及數據存儲
操作方式	全觸控操作，可設置、調用、修改測試程序
打印機	嵌入式打印機
壓縮空氣壓力	0.4MPa～0.8MPa用戶自配，亦可自配更高壓力滿足測試條件
噴射時間	可設置0-99秒并噴射中設置時間暫停時間
測試項目	耐碎石沖擊性能試驗
使用溫度	室溫
壓力傳感器	0~1.0Mpa 精度：±0.5%FS
試樣裝置一套	定制試樣尺寸：1200mm1200mm 68mm 小30030032mm噴射介質用戶自備
樣品支架	手動移動樣品，制造材料鋼管焊接
試樣重量	約20-30KG
顆粒大小	發射槍：45度槍-0-29mm和90度槍0-52mm
發射槍種類	45度和90度槍
發射量調節范圍	≥1kg/min
試樣角度調節范圍	45°/54°/90°
測試工位	1工位可選多工位
電源	交流/單相 220V±15% /50Hz
外形尺寸	約 293026802050mm

四、計量要求以及測試項介紹

標準號	建議計量內容	建議計量點
QC/T 468 -2010	壓力傳感器 0~1.0Mpa 精度：±0.5%FS	0.1/0.3/0.5Mpa
測試項
耐碎石沖擊性能	模擬碎石撞擊，檢測散熱器抗沖擊耐久性能

五、工作原理

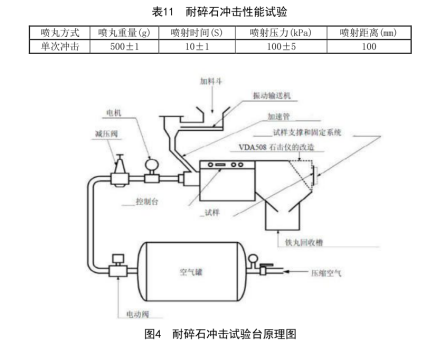

礫石或其它介質放在加料斗里，加料斗里的振動送料裝置將料送到送料斜槽中。由底下高速空氣而產生的真空，介質落到送料斜槽中。介質被吸入噴嘴中，被空氣噴射器發射到試樣上。介質撞上試樣后落入碎石箱中。

試驗：試驗對象為散熱器芯子部分，連續噴射:，一般只噴射一次。

經過淬火的鋼丸硬度為 61HRC~65 HRC，有棱角，平均直徑4mm~5m。

其具體試驗參數見表11的規定。

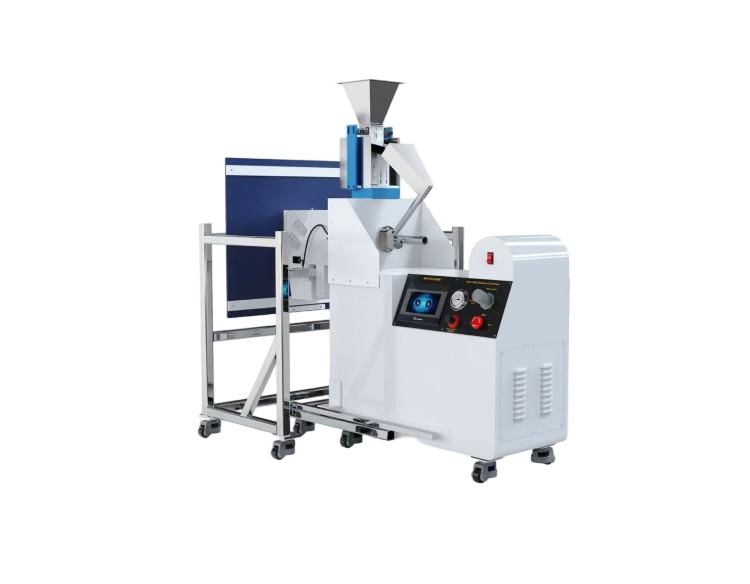

設備外觀示意圖外置裝樣部分定制，細節差異以實物為準

六、標配物品以及用途

名稱	數量	用途	參考圖
主機	1臺	設備整機發貨，無需安裝，通電通氣即可使用
電源線	1根	設備連接插座使用	/
說明書	1份	介紹設備使用方法以及保養等注意事項	/
操作視頻電子版	1份	手把手指導操作流程，學更方便	/
合格證及保修卡	1份	出廠質檢，質保服務	/
銘牌	1個	記錄設備整體信息	/
試樣裝置	1套	/	/
眼罩	1幅	/	/
耳機	1個	/	/
鋼珠	500克	/	/

七、同類型其它儀器

適用標準	名稱	儀器照片
GMW1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，F(xiàn)ORD，Chrysler 463PB-39-01，GMW14668-3.4.9， Chrysler 463PB-52-01， GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota， ISO 20567-1， QSQR T1-15-2020，Q JL J174006-2017 等	耐碎石沖擊試驗機	高配款
TL 82086-2020	飛石沖擊測試儀
ISO 20567-1(DIN EN ISO20567-1-2007) DIN 55996-1:2001《涂層材料的碎石沖擊強度檢驗第1部分：多重沖擊試驗》 SAE J400《汽車表面涂層的抗碎石測試》 ASTM D3170/D3170m-14(2022)) 通用汽車GM體系： GMW14700、GM9508P、GM 9119P/9508P / 9619P、GMW14668-3.4.9、GMW 1407 福特FORD體系： FLTM BI 157-06 ?克萊斯勒CHRYSLER體系： MGR ES30.AD.149、Chrysler 463PB-39-01、Chrysler 463PB-52-01 大眾VOLKSWAGEN體系： TL211-6、GME 60268-96、GME 60268 日系車企體系：豐田Toyota、馬自達MAZDA、Mazda MES MN 601C)、日產NES M0007 Section 28、JIS M0141	高低溫耐碎石沖擊試驗機
JX3623006—2023	主動進氣格柵碎石沖擊試驗臺
QC/T 468	散熱器碎石沖擊試驗機
GMW1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，F(xiàn)ORD，Chrysler 463PB-39-01，GMW14668-3.4.9， Chrysler 463PB-52-01， GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota， ISO 20567-1等	汽車電驅總成碎石沖擊試驗機
GMW 1407，JIS M0141,TL211-6,GME 60 268，ASTM D3170，SAE J400，F(xiàn)ORD，Chrysler 463PB-39-01，GMW14668-3.4.9,Chrysler 463PB-52-01，GM 9119P /9508P / 9619P ，Mazda MES MN 601C，Nissan，Volkswagen，Toyota,ISO 20567-1等	動力電池包耐碎石沖擊試驗機

八、應用場景與行業需求

使用單位	產品性能
企業生產質檢	出廠前的性能驗證，確保符合標準
?機構設備維護	檢測裝車使用后散熱器抗碎石沖擊耐受能力，評估使用壽命
?第三方檢測機構	用于產品，提供合規報告
科研機構	散熱器結構、材質升級優化試驗，改良抗碎石沖擊防護性能

九、使用注意事項

試樣準備	測試前檢查散熱器試樣無變形、破損缺陷，裝夾穩固，沖擊面與沖擊彈道垂直對齊
?校準維護?	定期校驗沖擊壓力傳感器、測速計量組件，避免數據漂移
場地要求	1.地面平整，通風良好 2、不含易燃、易爆、腐蝕性氣體和粉塵 3、附近沒有強電磁輻射源 4、場地地面承重能力：不小于300kg/m2
電氣要求	1、設備設計符合人機原理，操作方便安全，整體牢固可靠； 2、設備配備電源切斷閥，確保檢修時不會產生危險； 3、操作控制系統放置在操作者便于操作和觀察的部位。設備必須設置緊急停止按鈕 4、設備具備良好和全面安全防護措施，設備上的轉動部件、危險零部件及危險部位，都應具備防護裝置和安全標示； 5、設備的電氣控制系統,具備過載保護和短路保護功能。

十、質保售后

安裝調試	公司可在買方準備好設備需外部條件(如水，電等)后，負責該設備的安裝、調試、啟動工作，并提供良好的技術支持和售后服務，同時對使用人員進行培訓，保證受訓人員能夠獨立、熟練操作設備和完成簡單的維修工作、設備日常維護等工作。
保修	設備保修期為1年,易耗品、天災人員為損壞除外，保修期內，賣方負責該設備由于設備自身原因而引起的各種故障問題并負責無償解決。在保修期外，該設備的維修工作要收取備品備件的成本費用和一定的服務費用。
維修反應時間	賣方在接到買方的故障通知后，保證在2小時內做出響應，并爭取在短的時間內盡快排除故障
終身服務	賣方在該設備的使用期間，可無償、無限期地提供該設備的技術支持工作。
